Paneldes电缆桥架设计和电缆敷设软件

电缆桥架设计和电缆敷设软件

Paneldes是EDS套装中一款创建3D电缆桥架模型的设计软件。 其可进行电缆敷设、电缆填充、电缆长度计算，还可干扰分析和生成材料报告。

专为有机电设计要求的设计工程师

Paneldes 软件是专为有机电设计和电缆管理要求的工程师开发的，比如设计工厂电缆桥架、方管、电缆梯， 和电缆敷设。

自动电缆敷设

• 软件可用于电缆敷设路径优化，计算电缆长度和填充
• 填充可选择符合N.E.C.
• 可手动指定整条路径或设置电缆必须通过的“路径点”
• 手动锁定路由后，该路径就不能自动敷设电缆
• 允许用户定义电缆功率分离和混合水平.
• 可处理和管理基于电缆敷设问题的项目里程碑。设计/敷设和安装可以用”ROUTED/ISSUED/PULLED”系统实现项目重叠，以加快项目周期。这个系统基于”partial cable/route/fill schedules”提供里程碑，这些安排不会随着安装进度而发生冲突。
• 电缆桥架和导管”Snug Fit”系统通过智能和统计优化电缆桥架交叉点实现电缆线性敷设和快速敷设。

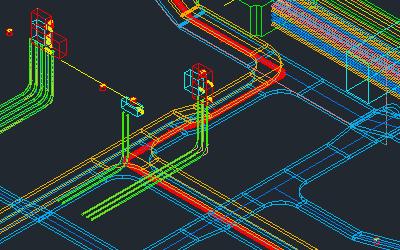

• 自动生成3D的电缆敷设图，标签自动显示，并实现智能填充。
• 桥架网络一致性检查，将会高亮显示存在潜在问题的位置

电缆槽、电缆桥架、电缆梯设计

• 参数化的机柜、设备、端子排、仪表、管道、配件、附件、螺丝排/切口等元件可自动进行3D捕捉
• User defined 3D and 2D block options for visual accuracy.
• 进行3D和2D的用户块定义可提高视觉精度
• 可通过元件的数据库自动创建模型，插入设备、仪表
• “Ductbank Editor” 可以在混凝土地沟中创建和编辑平行布置的桥架
• 自动增加默认的元件名称，用户可以定义命名规则可自动从初级的单线图和框图中选择组件，还可从最终的电路图中选择组件
• 可通过Elecdes目录数据库进行数据库驱动的组件的选择和块选择
• 自动生成材料表和汇总材料表
• 组件位置交叉检查
• 元件名称复制交叉校核
• 一次操作即可用数据库驱动的群编辑对多个元件的位号，特性、选型进行编辑
• “Query” 功能可提供填充和导线和电缆桥架的其他的详细信息

CAD Software Integration

• 兼容和集成 AutoCAD 2000-2016.
• 兼容和集成GstarCAD Professional 2010-2012.
• 添加了电气CAD工具条、菜单和命令，并显示在CAD软件的用户界面上.
• 添加了电气CAD ribbon 工具条到AutoCAD 用户界面上 (2010 及以后版本).
• 对于没有CAD软件的用户，GstarCAD Professional 可与EDS绑定使用.

In-depth Support

• 超过800个广泛和详细的软件帮助主题，也包括一步一步的操作说明。
• 培训视频
