CC-SAFETY NET紧急排放及管网设计分析模块
CC-SAFETY NET是一个工厂紧急排放系统及管网水力设计分析的模块，其功能包含稳态设计与动态分析两大部分。稳态设计能针对储罐的紧急排放阀及爆破片进行选型及尺寸计算，对于管网进行水力计算及管径选型计算；动态分析部分能针对整个紧急排放系统及管网系统进行精确的动态水力计算。
CC-SAFETY NET模块的功能特色：
- 紧急排放系统及管网水力设计分析
- 具稳态与动态分析两大功能
- 不仅支持旧设计规范API 520/521，同时支持最新两相流计算功能（支持最新的DIERS设计规范）
- 内置有物性数据库
- 内置有热力学计算功能
- 内置有工业用紧急排放阀数据库
- 内置有标准管线管件数据库
- 管线管件压降计算
- 可考虑泵及压缩机的特性曲线
- 允许自定义管道水力学方程功能

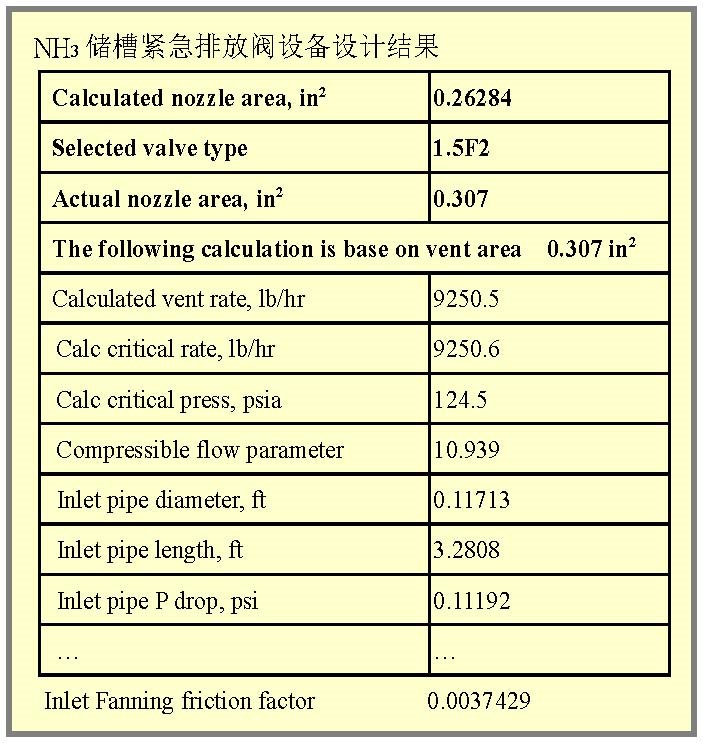

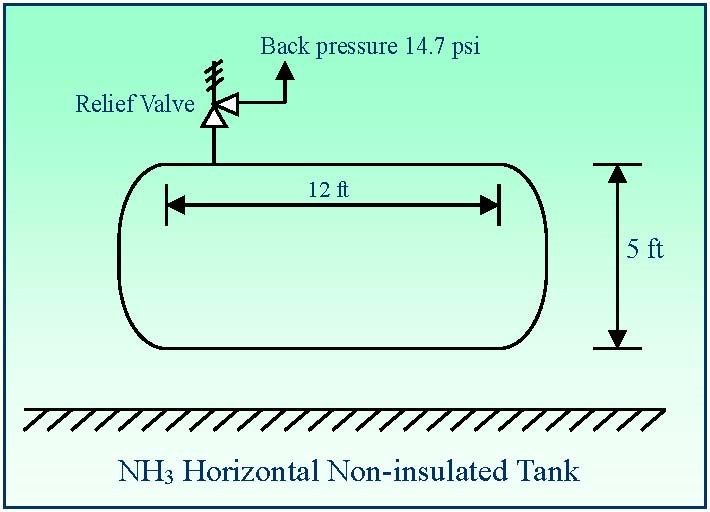

紧急排放阀及爆破片的设计及计算
- CC-SAFETY NET提供DIERS的完整功能，协助用户设计或分析紧急安全排放阀及爆破片
- CC-SAFETY NET以简易友好的界面，进行紧急排放设备的设计及分析
- 用户可根据实际情形进行模拟分析，并获得准确结果，这有别于其它软件只能提供理论计算结果
- CC-SAFETY NET的DIERS功能在CHEMCAD系列中已应用于业界多年，不但易学易用，并且已多方面印证其结果的正确性

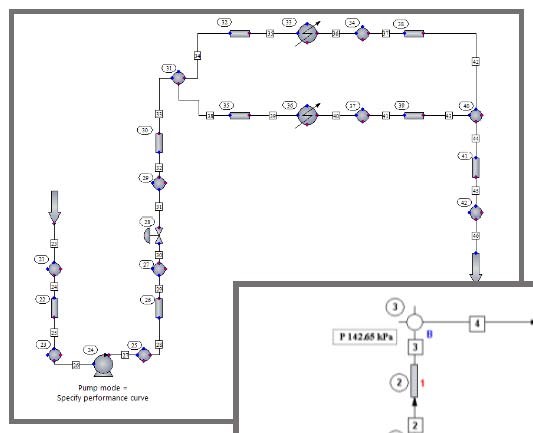

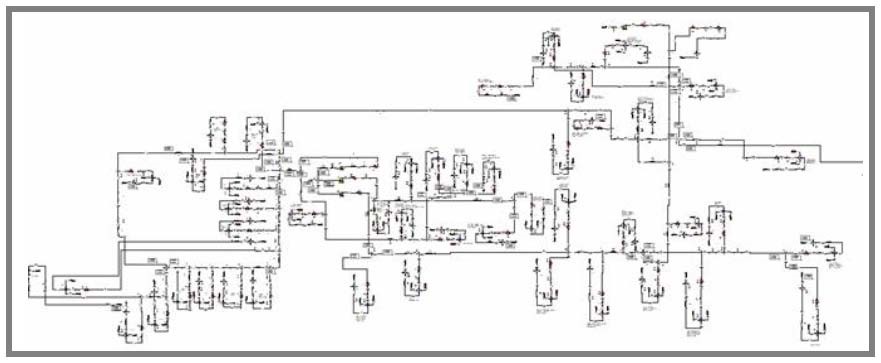

管线网路系统模拟
- 无论是闭合回路、分散系统或是收集系统的管线网路，还是它们之间的任意组合，CC-SAFETY NET都能进行模拟分析
- 管线网路稳态及动态分析功能，管网系统包括：泵、压缩机、膨胀器、阀门、管道、管件、换热器、压力容器等设备
- 针对上述设备进行规格设计及成本估算
- 泵及压缩机可考虑其效率曲线
- 自动计算极限流限制
- 流体可以是气体、液体或汽液混合两相流
- 精确计算流体物性
- 可计算长管流

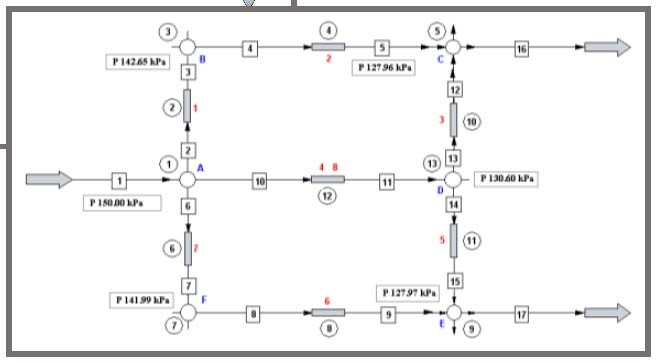

- 提供节点功能进行管网计算
- CC-SAFETY NET具有设计和分析火炬系统的功能
- 管线网路的所有管线及管件，并包含blowdown drum
- 流体可以是气体、液体或汽液混合的两相流，并能考虑极限流
- 提供工况分析功能，能够找出最坏的排放情形
- 提供敏感度分析，寻找最优设计
- 规格化及成本控制功能，包含系统内的管线、管件、排放阀及压力容器

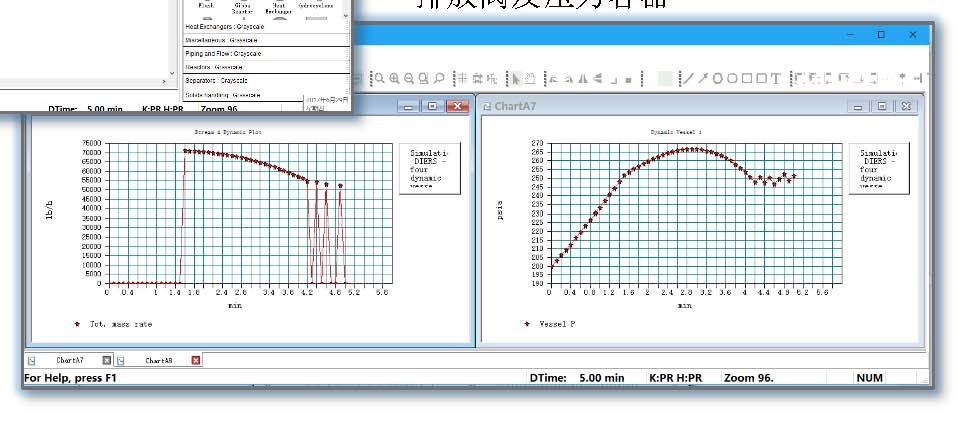

紧急泄放系统动态分析

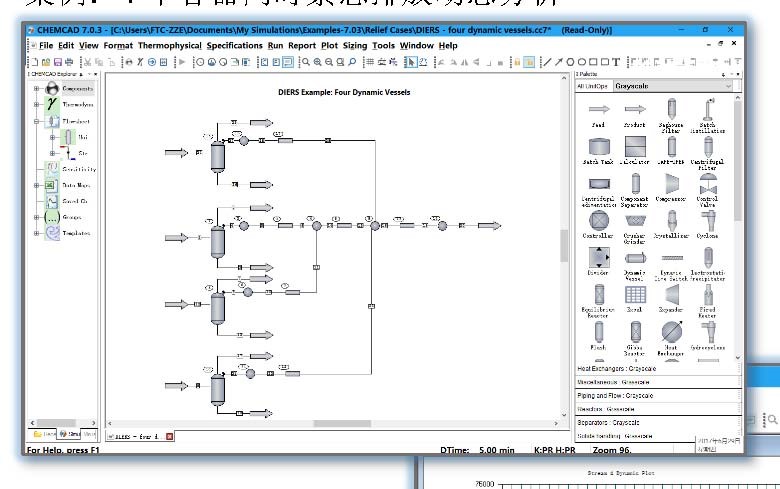

案例：4个容器同时紧急排放动态分析
注：DIERS-Design Institute for Emergency Relief Systems为AIChE的一个机构也是一个紧急排放设计规范，特别适用于汽液两相排放系统的设计与分析。CHEMCAD内含DIERS所有设计规范及计算功能。
