START-PROF 4.87新增功能介绍

       START-PROF 4.87R1版本已经正式发布，在升级服务期内的用户将免费获得此版本的升级服务。不在升级服务期内的用户，如果您对下列更新内容感兴趣，请您及时联系我司办理升级。感谢您长期以来对北京艾思弗公司的支持与厚爱！

…

新增功能
  • START-PROF增加了对Linux的衍生系统的支持，如您需要在Linux相关系统安装START-PROF软件，请联系技术支持获取相关安装文件。
  • START-PROF元件分析部分，针对埋地管道的计算增加了环形变形量计算。CJJ/T 81规范下，用户可以计算埋地管道在土壤重量及交通荷载作用下的环向变形量。
  • 在ASME B31.1规范下，允许用户进行“一次性补偿器”的计算。
  • 针对存在不相连的独立管线模型，增加用户可以控制“是否分析独立管段”的功能，用户可以在管段基准节点属性界面，通过勾选控制该管道是否需要分析。

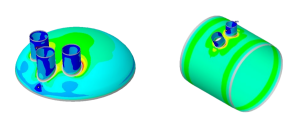

  • Nozzle-FEM有限元分析模块新增多接管/结构整体分析的功能。

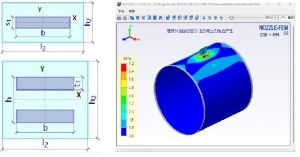

  • Nozzle-FEM有限元分析模块结构附件分析新增“单双板”附件分析功能。

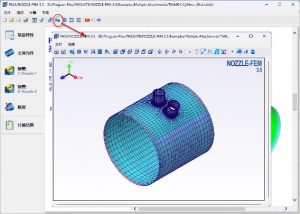

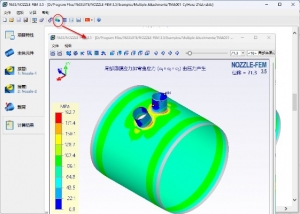

  • Nozzle-FEM新增模型预览和结果查看，可以预览载荷与边界条件，快速查看结果。

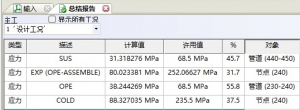

  • 在输出结果中增加“总结报告”，用户在此报告中可以看到各个工况规范应力水平最大节点的计算值、许用值及百分比。

..

  • 增加报告输出到MS Excel功能。
  • 针对所有支架类型增加支架重量输入功能，用户可以获得更加准确的结构荷载和弹簧载荷。

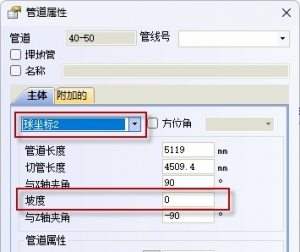

  • 在管道输入界面中，增加两个新的坐标系选择：柱坐标2及球坐标2，新的坐标系下将允许用户直接定义管线坡度，用户输入方式更加丰富。

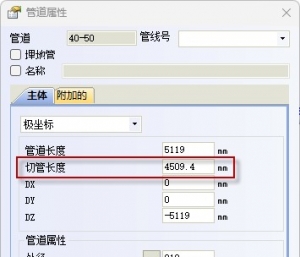

  • 在管道输入中增加“切管长度”管道属性，用户可以直接看到或者输入除去元件（弯头、三通、大小头等）长度后的切管长度，使输入与管道轴侧图信息更加匹配。

  • 在弹簧支架和弹簧吊架界面中增加“预压载荷定义”选项，用户可以更加准确的模拟老旧弹簧荷载。
  • 增加将计算结果中的弹簧预压荷载转换为输入模型弹簧预压荷载功能，使用户能更准确一键固化弹簧选型结果，便于调整个别弹簧数据进行计算。
  • 优化了弹簧选型算法，使用户能够选择更优的弹簧支吊架
规范更新
  • 压力管道规范：动力管道GB/T 32270至2024版
  • 更新规范 ASME B31.3-2022
  • 更新规范ASME B31.4-2022
  • 更新规范ASME B31.5-2022
  • 更新规范ASME B31.8-2022
  • 更新规范ASME B31.12-2023
  • 更新规范 EN 13480-3:2017+A5:2022 工业金属管道 (欧洲)
  • 更新规范GOST 55990
  • Nozzle-FEM有限元分析模块ASME BPVC.VIII.1更新至2021版
  • Nozzle-FEM有限元分析模块ASME BPVC.VIII.2更新至2021版
  • Nozzle-FEM有限元分析模块EN 13445-3更新至2021版

…

第三方接口更新：
  • 更新了Stress ISO 3D功能：

    →  用户可以更便捷的将START-PROF模型输出到AutoCAD并自动完成节点、支架及尺寸标注。

    →  优化了界面中的语言，在中文基础上增加支持西班牙语等。

    →  增加支持AutoCAD 2023、2024、2025。

  • 改进了PCF文件导入功能：

    →  增加支持CLAMP支架类型

    →  增加支持LAPJOINT-STUBEND和LAPJOINT-RING形式的导入

    →  增加了对0长度法兰单元的支持

    →  改变了对阀组插入点的处理，使阀组导入更精准

  • 改进START-AVEVA 接口模块:

    →  实现了在顺序导入时忽略节点号

    →  修改了试验压力的导入逻辑

    →  增加了导入带FBLI组件的能力

    →  改善了用户界面

  • 在导入CAESAR II模型时增加了对v14.0版本支持，同时改进了管线号的导入。
